ats转换柜说明书
COOLTECH®全自动转换开关柜(以下简称ATS)，采用知名品牌的自动转换开关或交流接触器作为主开关，配合自行研制的具有完善控制功能及防雷保护功能的控制线路板（PCB），采用严格的生产工艺生产而成，与COOLTECH®各型号自动化机组或其它品牌各型号自动化机组可组成完善的市电/油机全自动切换系统。
PCB控制线路板安装在一个易于开启的活动门后，适用于相电压为220VAC的三相或单相系统；采用可插拔式接头与外部连接，可在必要时很容易取出维修、检测或更换。
为适应不同场合，用户的不同需求，COOLTECH®ATS分为KX、KI、KXI（双备用）三种系列。ATS型号如下图所示：
《p》
功能介绍
1. KX系列ATS
KX柜本身不具备控制功能（如机组启动延时、市电恢复延时、电压检测等），它只能与自动机组配合，由机组控制箱发出转换动作命令，实现自动转换。该系列ATS与COOLTECH®8200，8800自动控制系统或其它品牌具有ATS自动控制功能的机组组合，简便和经济。
控制模式： 油机/自动/市电（Gen / Auto / Mains）
状态LED指示：
市电正常（Mains Available）
市电供电（Mains On load）
油机供电（Generator On load）
KI系列ATS
该系列ATS控制线路板（PCB）具有完善控制功能，如市电恢复延时、市电失败确认延时、开关转换静区延时、发电机组带载延时、发电机组冷却延时等延时及防雷保护功能，具有三相检测、电压峰值和回差检测，该系列ATS可与任何品牌具有远程启动的自动化机组进行配合使用，只需和机组控制箱间连接二根控制线，安装十分简单，可控制油机的启动及冷却停机，自动进行转换供电。
控制模式： 空载测试/自动/带载测试（Test1 / Auto / Test2）
状态LED指示：
市电正常（Mains Available）
市电供电（Mains On load）
油机正常（Generator Available）
油机供电（Generator On load）
参数设置：
M.VOLT. SET：市电电压正常值设定，75-100%可设，
“VOLT. 100%”=240VAC
MCT: 市电电压正常后的合闸延时时间，0-5MIN可设。
GST：市电正常并供电后，发电机组冷却延时时间，0-5MIN可设。
GCT：发电电压正常后的合闸延时时间，0-5MIN可设。
DBT：开关转换静区延时，0-60S可设。
MFT：市电失败确认延时，0-60S可设。
G.VOLT. SET：发电电压正常值设定，75-100%可设，
“VOLT. 100%”=240VAC
电压正常值设定方法：
“VOLT. SET”设定电压正常值。当市电（或发电）的任一相电压不低于“VOLT. SET”的设定值时，电压正常；当任一相电压低于“VOLT. SET”的设定值时，电压故障。
保护功能：
市电/油机电压过低市电/油机缺相
各参数预设值
M．VOLT. SET
MCT ： 3MIN
GST ：5MIN
GCT ：10SEC
DBT ： 2SEC
MFT ： 2SEC
G．VOLT. SET ：190VAC：190VAC
如用户对以上参数有特殊要求，可参照以上列出的范围自行调整。但参数设置不当可能引起ATS误动作或拒绝动作，非专业人员勿自行调整。
KXI系列ATS
为满足用户对供电的高可靠性要求，COOLTECH®设计了KXI（双备用）型ATS，即两台油机/市电双备用。用户可根据实际需要设定一台为主备用，当市电停电或不正常时优先由主备用机组供电，如主备用机组出现故障时，自动启动另一台机组，由该机组供电，保证供电的可靠性。
KXI型ATS由一台KI（市电/油机转换）柜和一台油机控制KX(油机1/油机2转换)柜组成。KI柜的控制和状态指示同上述单备用KI柜，油机控制柜的控制模式和状态指示如下所示：
控制模式： 油机1/油机2 （Gen1 / Gen2）
状态LED指示：
油机1带载（Gen1 On load）
油机2带载（Gen2 On load）
ATS的电流规格、配置及安装
KX、KI、KXI三种系列均有80A-3150A的电流规格，其外形尺寸、主开关配置、安装方式完全一样。
80A、125A柜体采用挂墙式，其余为落地式设计。挂墙式柜体在下方预留主电缆和控制电缆出线孔，落地式柜体下方设计成可拆卸底板，方便用户连线，柜体四周的档板能方便拆卸，便于安装和检修。
80A-350A规格使用ABB交流接触器作为主开关，采用可靠的电气闭锁电路设计，配合原装机械闭锁机构，保证市电接触器与油机接触器不会同时闭合。400A及以上采用原装法国产SOCOMEC转换开关，其优良的品质和美观的结构备受广大用户倾爱。

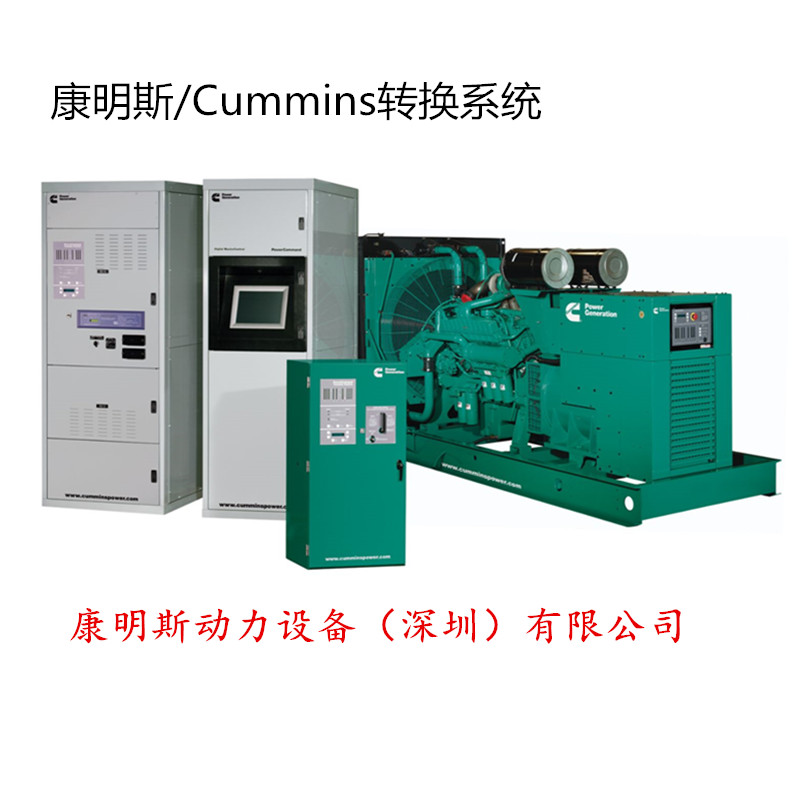

《p》 康明斯动力设备（深圳）有限公司-康明斯柴油发电机组中国区服务商，以现代清洁技术打造国际顶级绿色环保动力。 产品关键词：ATS转换柜|双电源转换柜|发电机切换系统|市发电自动转换 转换开关的产品范围从40到3200安培，可提供市电和发电机组电源监控、发电机 组起动及应急、备用和可选备用应用情况下的负载切换。发电机组控制器集成的并联功能可实现快速同步。在大多数的应用中，任何数量的发电机组并联均可在15秒钟内实现同步。 Ø 行业领先的平均无故障时间 Ø 创新故障模式影响分析 Ø 通过原型机测试验证系统设计 Ø 分布式逻辑设计，通过排除单点故障来隔离有问题的机组 Ø 通过网络、电话线或无线连接进行通讯 Ø 通过远程PC上的互联网浏览器连接 Ø 向移动电话、寻呼机或电子邮箱发送警报信息 Ø 显示每个电源的电压和频率 Ø 可监控4台发电机和4台已联网的转换开关 更多关于康明斯产品详细参数，请登录柴油发电机组官网查询：http://www.szkcfdj.com
