上柴正新柴油发电机，为帮助广大客户更好的了解与使用上柴正新柴油发电机，中威小编在这里为大家整理了400kw上柴正新柴油发电机安装说明书，希望能够帮助到大家。
一、400kw上柴正新柴油发电机技术参数
|
400kw上柴正新柴油发电机参数 |
|||
|
机组型号 |
ZWSCZX-400 |
频率 |
50HZ |
|
机组功率 |
4000KW |
输出电压 |
400/230V |
|
柴油机功率 |
450KW |
功率因素 |
0.8（滞后） |
|
输出容量 |
KVA |
机组尺寸 |
2900*1300*2400mm |
|
输出电流 |
630A |
机组净重 |
1320KG |
|
400kw上柴正新柴油发电机-柴油机参数 |
|||
|
型号 |
DF12V135BZLD2 |
额定转速 |
1500r/min |
|
气缸数 |
6缸 |
输出功率 |
505KW |
|
气缸排列方式 |
L型 |
燃油规格、等级 |
中国0#（轻柴油） |
|
缸径/行程 |
102*120mm |
燃油消耗量 |
≤325g/kw·h |
|
汽缸总容积 |
10.8L |
润滑油规格、等级 |
API-CD级以上 |
|
压缩比 |
16.5：1 |
润滑油容量 |
11L |
|
进气方式 |
涡轮增压 |
润滑油温度 |
≤121℃ |
|
调速方式 |
电子调速 |
机油消耗量 |
0.24L/h |
|
节温器调节温度范围 |
82-93（℃） |
排烟温度 |
405/410℃ |
|
允许背压 |
10KPa |
进气阻力 |
2.5KPa |
|
冷却方式 |
闭式循环冷水 |
排气量 |
3.92L/s |
|
400kw上柴正新柴油发电机-电机参数 |
|||
|
型号 |
ZW-400 |
励磁方式 |
无刷自励磁纯铜 |
|
电压调整范围 |
≥±5% |
电压控制方式 |
AVR |
|
稳态电压调整率 |
±0.5% |
瞬态电压调整率 |
±15% |
|
稳态频率调整率 |
≤1% |
频率稳定时间 |
≤3s |
|
升温等级 |
H级 |
过电流 |
3~5le≥5s |
|
绝缘等级 |
H级 |
过载能力 |
3~5le≥5s |
|
防护等级 |
IP23级 |
短路电流 |
3倍2s |
|
效率 |
92.4% |
短路能力 |
3倍2s |
|
电话干扰系数 |
THF＜2%，TIF＜50 |
冷却方式 |
自冷式 |
二、400kw上柴正新柴油发电机安装方法与要求
1、机组布置原则（1）能确保机房进排风顺畅；
（2）确保机组运行时所产生的噪声和烟雾尽可能小地污染周围环境；
（3）柴油发电机组的周围应有足够的空间，以便于机组的冷却、操作和维护保养等，一般说来，至少周围1~1.5米，上部1.5~2米以内不允许有任何其它物品；
（4）机房内应设置地沟，以便铺设电缆、水、油管道；
（5）确保机组免受雨淋、日晒、风吹及过热、冻损等损害；
（6）机组的周围杜绝存放易燃易爆物品。
2、地面基础要求
用于安放和固定柴油发电机组的基础底座非常重要，它必须符合下列要求：
（1）支承整台机组的重量和机组运行时不平衡力所产生的动态冲击负载；
（2）具有足够的刚度和稳定度，以防止发生变形而影响柴油发动机和主交流发电机及附件等的同轴度；
（3）吸收机组运行时所产生的振动，防止将振动传递给基础和墙壁等；
（4）基础应尽可能平整光滑；
（5）预留排放槽，以便废水污油等及时流走；
当浇注混凝土底座时，应确保混凝土顶面相当平整、没有任何损伤。建议结合使用水平仪或类似仪器进行机组及排气系统的安装，混凝土底座厚度的计算方法：
D = 1.2×W/（Q×B×L）
式中：D = 混凝土底座厚度（m）；
W = 机组总重量（kg）；
Q = 混凝土比重（kg/m3），一般可用 2402.8 kg/m3；
B = 底座宽度（m）；
L = 底座长度（m）；
一般说来，柴油发电机组的混凝土平台高度只需在150 ~ 200mm之间就可以了。另外，用于制作混凝土平台的底土同样必须有足够的承载强度，来承受它上面的整个装置和混凝土基础的总重量。康明斯柴油发电机组一般安装有高效减振装置。
3、机组安装要求
（1）柴油发电机组的安装应遵循科学合理的原则，确保良好的进出风条件和防尘、防鼠、防火、防爆等措施；
（2）安装排气管时应保证增压器总成不能承受外来压力或侧应力，不允许有任何杂质经由排气系统进入柴油机燃烧室；
（3）确保油管的接驳处无燃油泄漏现象和进气现象；
（4）室外部分之排气管口加装防雨水措施；
（5）排气管内径尺寸的大小应能确保机组的排气背压不大于技术规范中所规定的允许值；
（6）机组良好接地，接地规格应符合相关电气装置标准，不建议机组与其它电气设备共地；
（7）所有外连接部分应加装软性连接，以防止因频繁振动而松脱或拉断，甚至引发危险；
（8）水箱中加入防冻、防锈剂和纯净水以适当比例的均匀混合液到合适液位；
（9）电池水一般应选用比重为1.28的标准电解液；
（10）连接电池电缆或进行负载接驳时应确保机组不能启动。

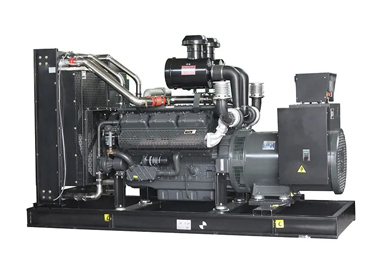

400kw上柴正新柴油发电机
以上内容就是中威小编为大家整理的400kw上柴正新柴油发电机安装说明，希望大家在安装时可以遵守安装要求，避免因安装不当出现的故障。北京百发康沃发电机有限公司出售的各大品牌的发电机组及相关电力设备，已经大量的使用在能源、石油、电力、交通等大型项目中，如有需要可在我们的网站留言，或者拨打客服电话进行详细咨询。
