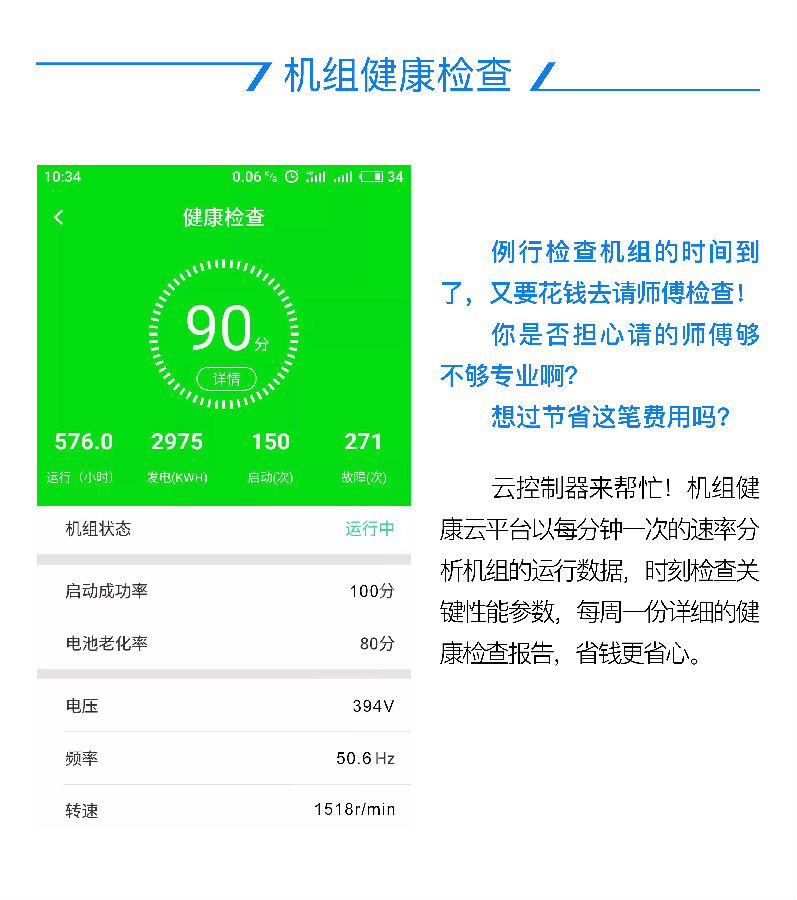

《p》康明斯柴油发电机组控制系统支持全自动自我健康检查
《p》1、故障现象:发电机组可以启动，但是柴油发电机组控制器显示启动失败。
《p》故障原因:起动成功条件为：发电，而发电机建立电压过慢使控制模块在启动时间内检测不到发电机频率，导致起动失败。
《p》
《p》解决方法：起动成功条件修改为：发电+转速，增加起动成功判断条件。
《p》2、故障现象:按手动键，发电机组没有起动，发电机组控制器会显示启动、安全运行延时。
《p》故障原因:起动成功条件里的：转速设置为0RPM和发电频率设置为0HZ。
《p》解决方法：正确设置启动成功条件的值。例如：转速360转，频率14hz,油压200kpa。
《p》
《p》3、故障现象:得电停机输出口无输出。
《p》故障原因:得电停机输出时间被设置为0s。
《p》解决方法：设置得点停机时间，例如：得电停机的时间20s
《p》4、故障现象:停机失败
《p》故障原因:起动成功条件里选择了起动时检测油压，在停机过程中油压值不为0kpa
《p》解决方法：
《p》1）处理机油压力故障。
《p》2）修改启动成功条件不包括油压。
《p》5、故障现象:并机控制模块转速不调节
《p》故障原因:并机控制模块GOV的SW2设置为0
《p》解决方法：并机控制模块SW2值为调节范围，要合理的设置控制模块SW2的值，默认值为2
《p》6、故障现象:ATS开关需要二次才能切换到位
《p》故障原因:ATS控制模块控制无分断位ATS快关时，控制器模块设置两个分段位。
《p》解决方法：根据双电源开关设置正确的分断位。
《p》7、故障现象:ATS开关不能分闸
《p》故障原因:ATS控制模块分断位设置为无分断位。
《p》解决方法：根据双电源开关设置正确的分断位。
《p》
《p》
《p》• 发动机制动作动 － 自上次复位数据后，车辆行驶时施加发动机制动的平均次
《p》数。
《p》• 发动机制动里程 － 自上次复位数据后，施加发动机制动时车辆行驶的里程。
《p》• 发动机制动时间百分比 － 自上次复位数据后，施加发动机制动时的总驾驶时间
《p》百分比。
《p》• 发动机制动时间 － 自上次复位数据后，车辆行驶时施加发动机制动的时间量。
《p》• ICON 蓄电池电压起动 － 自上次复位数据后，由于蓄电池电压低 ICON 起动发
《p》动机的次数。
《p》• ICON 驾驶室模式 － 自上次复位数据后，ICON 系统在驾驶室舒适模式下运行的
《p》时间量。
《p》• ICON 发动机模式时间 － 自上次复位数据后，ICON 系统运行的时间量。
《p》• ICON 机油温度起动 － 自上次复位数据后，由于机油温度低 ICON 起动发动机
《p》的次数。
《p》• ICON 起动 － 自上次复位数据后，由于驾驶室温度 ICON 起动发动机的次数。
《p》• ICON 时间 －
《p》• 直接传动 － 自上次复位数据后，车辆行驶的小时数。
《p》• 最大车速 － 自上次复位数据后，ECM 记录的最大车速。
《p》• 脱档计次 － 自上次复位数据后，发动机脱档的次数。
《p》• 脱档时间 － 自上次复位数据后，发动机运转但脱档时行驶的里程。
《p》• 超速燃油使用量 1 － 自上次复位数据后，车辆以大于或等于超速 1 参数设定
《p》值的速度行驶时的燃油消耗量。
《p》• 超速时间 1 － 自上次复位数据后，车辆以大于或等于超速 1 参数设定值的速
《p》度行驶的时间。
《p》• 超速里程 1 － 自上次复位数据后，车辆以大于或等于超速 1 参数设定值的速
《p》度行驶时所行驶的里程。
《p》• 超速燃油使用量 2 － 自上次复位数据后，车辆以大于或等于超速 2 参数设定
《p》值的速度行驶时的燃油消耗量。
《p》• 超速时间 2 － 自上次复位数据后，车辆以大于或等于超速 1 参数设定值的速
《p》度行驶的时间。
《p》• 超速里程 2 － 自上次复位数据后，车辆以大于或等于超速 2 参数设定值的速
《p》度行驶时所行驶的里程。
《p》• 超速燃油使用量 3 － 自上次复位数据后，车辆以大于或等于超速 3 参数设定
《p》值的速度行驶时的燃油消耗量。
《p》• 超速时间 3 － 自上次复位数据后，车辆以大于或等于超速 3 参数设定值的速
《p》度行驶的时间。
《p》• 超速里程 3 － 自上次复位数据后，车辆以大于或等于超速 3 参数设定值的速
《p》度行驶时所行驶的里程。
《p》• PTO 附加转速燃油使用量 － 自上次复位数据后，PTO 在选装的 OEM 安装的 PTO
《p》转速开关指定的转速下工作时所使用的燃油量。
《p》• PTO 附加转速时间 － 自上次复位数据后，PTO 在选装的 OEM 安装的 PTO 转速
《p》开关指定的转速下工作时所持续的时间量。
《p》• PTO 里程 － 自上次复位数据后，PTO 接合时车辆行驶的总里程。
《p》• PTO 燃油使用量 － 自上次复位数据后，PTO 接合并且车辆行驶时所使用的燃油
《p》总量。
《p》INSITE chbaseUser's Manual 50
《p》• PTO 时间百分比 － 自上次复位数据后，PTO 已接合并且车辆行驶时的总驾驶时
《p》间百分比。
《p》• PTO 恢复转速燃油使用量 － 自上次复位数据后，PTO 在恢复开关指定的转速下
《p》工作时所使用的燃油量。
《p》• PTO 恢复转速时间 － 自上次复位数据后，PTO 在恢复开关指定的转速下工作时
《p》所持续的时间量。
《p》• PTO 设定转速燃油使用量 － 自上次复位数据后，PTO 设定转速接合并且车辆行
《p》驶时使用的燃油量。
《p》• PTO 设定转速时间 － 自上次复位数据后，PTO 设定转速接合并且车辆行驶时的
《p》时间量。
《p》• PTO 时间 － 自上次复位数据后，PTO 已接合并且车辆行驶时的时间总量。
《p》• 远程 PTO 转速 1 燃油使用量 － 自上次复位数据后，远程 PTO 转速 1 接合并
《p》且车辆行驶时使用的燃油量。
《p》• 远程 PTO 转速 1 时间 － 自上次复位数据后，远程 PTO 转速 1 接合并且车辆
《p》行驶时的时间量。
《p》• 远程 PTO 转速 2 燃油使用量 － 自上次复位数据后，远程 PTO 转速 2 接合并
《p》且车辆行驶时使用的燃油量。
《p》• 远程 PTO 转速 2 时间 － 自上次复位数据后，远程 PTO 转速 2 接合并且车辆
《p》行驶时的时间量。
《p》• 远程 PTO 转速 3 燃油使用量 － 自上次复位数据后，远程 PTO 转速 3 接合并
《p》且车辆行驶时使用的燃油量。
《p》• 远程 PTO 转速 3 时间 － 自上次复位数据后，远程 PTO 转速 3 接合并且车辆
《p》行驶时的时间量。
《p》• 远程 PTO 转速 4 燃油使用量 － 自上次复位数据后，远程 PTO 转速 4 接合并
《p》且车辆行驶时使用的燃油量。
《p》• 远程 PTO 转速 4 时间 － 自上次复位数据后，远程 PTO 转速 4 接合并且车辆
《p》行驶时的时间量。
《p》• 远程 PTO 转速 5 燃油使用量 － 自上次复位数据后，远程 PTO 转速 5 接合并
《p》且车辆行驶时使用的燃油量。
《p》• 远程 PTO 转速 5 时间 － 自上次复位数据后，远程 PTO 转速 5 接合并且车辆
《p》行驶时的时间量。
《p》• 行车制动激活里程 － 自上次复位数据后，施加行车制动时车辆行驶的里程。
《p》• 行车制动激活时间 － 自上次复位数据后，车辆行驶时施加行车制动的时间量。
《p》• 每 1000 英里的发动机制动作动 － 自上次复位数据后，每 1000 英里施加发动
《p》机制动的平均次数。
《p》• 行车制动紧急减速次数 － 车辆减速超过发动机标定定义的减速阈值的次数。该
《p》次数表示紧急制动的次数。
《p》• 最佳点里程 － 自上次复位数据后，发动机在最佳发动机性能和燃油效率范围内
《p》运转时车辆所行驶的里程。
《p》• 最佳点燃油使用量 － 自上次复位数据后，车辆以最佳发动机转速和负荷巡航时
《p》使用的燃油总量。
《p》• 最佳点时间 － 自上次复位数据后，发动机在最佳发动机性能和燃油效率范围内
《p》运转时的时间量。
《p》搜索
《p》如果想查看某个具体的行驶信息，又不想浏览行驶信息窗口的整个列表，可以使用”查找”来
《p》定位这些信息。右击行驶信息窗口中的任何位置，打开查找窗口。
《p》使用窗口中的选项以缩小搜索范围：
《p》INSITE chbaseUser's Manual 51
《p》1. 在查找内容：中框中，输入正在查找的关键词或参数值。
《p》2. 在查找范围：中框中，使用下拉列表选择要搜索的列。
《p》3. 另外，还可选择是否要求大小写与查找内容：中键入的内容完全匹配。
《p》指定需要的搜索标准后，单击查找下一个。查找内容：首次出现标准相符的第一项内容将在行
《p》驶信息列表中突出显示。
《p》INSITE chbaseUser's Manual 52
《p》使用跟踪检查
《p》跟踪检查
《p》有关
《p》在 INSITE 中，可以在行驶信息窗口查看行驶信息。跟踪检查窗口显示最后四次修改 ECM 的
《p》记录。
《p》注: 有些 ECM 显示的记录可能会少于四次。
《p》在最后一个参数更改后的 20 分钟（以 ECM 时间为准），会创建一个新的”跟踪检查”记录。
《p》一个记录可包含多次修改，因为 20 分钟计时的内容包括自前一记录以来的所有更改。
《p》打开（或关闭）跟踪检查窗口的方法：
《p》• 单击视图栏上的跟踪检查。
《p》对于每一个跟踪检查记录都对应有多个数据使用 和 在跟踪检查窗口中，展开和折
《p》叠每个记录的详细内容。
《p》注: 如果使用多个 ECM，系统会为每一模块的参数分组。
《p》注: 你可以在视图窗口内来回移动跟踪检查窗口，也可以将其移动到视图窗口外的 Windows
《p》桌面上 － 它不是”锁定”在原位的。使用鼠标单击标题栏并拖动窗口到需要的位置。
《p》记录号
《p》记录号是单个跟踪检查记录的数字标识符。每个记录可包含 ECM 的多次更改，这可以通
《p》过展开和折叠记录观察到。
《p》工具名称
《p》此类工具用于修改 ECM 设置：可以是 ECHEK、Compulink、VEPS、PowerSpec、DAVIE
《p》或 INSITE。如果 INSITE 无法判断更改软件，就会显示未知软件。
《p》工具 ID/代码
《p》磁带盒（对于 ECHEK、VEPS 和 CompulinkTM 系统）生产序号或用于修改 ECM 设定值的
《p》软件应用程序（INSITE、DAVIE 或 PowerSpec）数字标识符。该数字可从 ECM 中自动读
《p》取。
《p》展开跟踪检查记录时，会显示出识别 ECM 更改类型的数字代码。
《p》用户类型 / 说明
《p》可用于修改 ECM 设定值的工具，可分类为软件（INSITE、DAVIE 或 PowerSpec）或磁带
《p》盒（ECHEK、VEPS 或 Compulink）。
《p》展开跟踪检查记录时，会显示对每个 ECM 更改的简要说明。
《p》用户 ID
《p》如果用户类型是软件（即 INSITE、DAVIE 或 PowerSpec），则这是运行 INSITE 的 PC ID
《p》或 PowerSpec 的用户 ID。
《p》如果用户类型是磁带盒（即 ECHEK、VEPS 或 Compulink），则会显示硬件生产序号。
《p》INSITE chbaseUser's Manual 53
《p》ECM 时间（钥匙开关接通时间）
《p》记录更改 ECM 的时间。
《p》用鼠标在任何位置右击，以执行与跟踪检查窗口有关的其它操作，如下所述。
《p》右键菜单
《p》在跟踪检查窗口中，用鼠标在任何位置右击，以进行其它有关操作。
《p》弹出式菜单显示下列选项：
《p》全部展开
《p》选择此选项可展开全部的跟踪检查记录。
《p》全部折叠
《p》选择此选项可折叠全部的跟踪检查记录。
《p》刷新
《p》全部
《p》选择此选项将用 ECM 的当前数据来更新跟踪检查窗口内的数据。如果没有连接
《p》ECM，该选项将显示灰色。
《p》选择的 ECM
《p》选择此选项将只用所选择的 ECM 的当前数据来更新跟踪检查窗口内的数据。如果
《p》只使用一个 ECM，则此选项显示为灰色。
《p》打印
《p》选择此选项使用默认打印机打印跟踪检查数据。
《p》INSITE chbaseUser's Manual 54
《p》ECM 数据
《p》高级 ECM 数据
《p》有关
《p》”高级 ECM 数据”包括一个或多个专用的 INSITE 特性，可进一步帮助您分析和/或维护发动
《p》机或设备。
《p》计算机必须连接到 ECM 数据源，才可以查看”高级 ECM 数据”。
《p》注: 并非所有的 ECM 都支持”高级 ECM 数据”。如果您的 ECM 不支持，则高级 ECM 数据窗
《p》口为空，且”帮助内容”选项卡中不显示高级 ECM 数据。
《p》打开”高级 ECM 数据”窗口的方法：
《p》• 单击视图栏上的高级 ECM 数据。
《p》高级 ECM 数据窗口中列出的专用 INSITE 特性依已连接的 ECM 数据源的类型而定。要获得特
《p》定特性的帮助，如果已连接到 ECM，可展开”帮助”窗口左侧的”高级 ECM 数据手册”，再双
《p》击该特性”手册”。
《p》注: 如果没有连接到 ECM，则只显示此综述主题。
《p》INSITE chbaseUser's Manual 55
《p》设置 INSITE 选项
《p》INSITE 选项
《p》有关
《p》在工具菜单中选择选项，打开选项窗口。使用该窗口可以输入注册密码，为 INSITE 指定不同
《p》的综合设定。
《p》此窗口左侧为导航树，你可以在导航树中选择在窗口右侧显示的”页面”。导航树类似于Windows
《p》资源管理器”。通过单击展开和折叠导航树中的各项 和 ，然后选择希望配置的页面。
《p》可配置的页面如下。单击链接以查看页面的帮助。
《p》• 连接页面 － 使你可以管理 ECM 数据源连接。
《p》• 文件页面 － 使你可以管理 INSITE 生成的数据文件。
《p》• 常规页面 － 使你可以指定 INSITE 启动选项和常规外观选项。
《p》• 查询数据提取页面 － 使你可以定义查询数据提取的设定值。
《p》• 安全页面 － 使你可以注册你的功能级密码，拥有此密码您就拥有 INSITE 特性的访
《p》问权限。还可以删除 ECM 密码和设置车队标定计次。
《p》• 计量单位页面 － 使你可以定义 INSITE 中使用的计量单位。
《p》• 用户管理器页面 － 使你可以为单个用户和用户组分配特定的用户权限。
《p》• 工作单页面 － 使得当连接至 ECM 或 ECM 模拟器时，可以自动创建工作单和 ECM 映
《p》像。
《p》选项按钮
《p》有关
《p》选项窗口底部的按钮对所有选项页面都起作用，而不只是正在查看的页面。当您单击一个按钮
《p》时，该按钮操作将应用于所有页面。
《p》例如，如果您对一个页面做出更改，然后在查看其他页面时单击取消，选项窗口将关闭，并且
《p》您对第一个页面做出的更改也被取消。要防止丢失对页面的更改，请总是在查看其他页面之前
《p》点击应用。
《p》单击确定，应用对全部页面的所有更改，并关闭选项窗口。
《p》连接页面
《p》有关
《p》使用此页面查看已配置的 ECM 数据源连接的状态，或添加新连接。
《p》此页面上的选项卡按类型对数据源连接进行分组：
《p》• 全部 － 列出所有类型的连接
《p》• 串行 － 仅列出串行端口的连接
《p》INSITE chbaseUser's Manual 56
《p》• 模拟器 － 仅列出模拟器连接
《p》使用每个选项卡上的添加或删除按钮来添加或删除连接。突出显示一个连接，然后单击按钮。
《p》单击添加按钮时，连接向导会打开并指导你完成连接配置。
《p》注: 不能删除处于”已连接”状态的连接。只能删除”已断开”的连接。
《p》如有必要，可使用属性按钮对连接进行重命名。
《p》文件页面
《p》有关
《p》使用此页面来管理由 INSITE 生成的数据文件。
《p》• 数据监测器/记录器
《p》• 导出
《p》• 导入
《p》• 查询数据提取
《p》• 工作单/ECM 映像、模板
《p》• 标定日期
《p》页面上部显示 INSITE 数据文件在计算机上当前的存储路径。要更改路径，选中其中的一项，
《p》然后单击更改路径按钮来选择其它存储位置。
《p》使用清除按钮从选择的目录中删除所有用户生成的数据文件。在列表中单击一个项目，然后单
《p》击清除。
《p》注: 对某些数据文件目录，清除按钮是灰色显示的。
《p》INSITE chbaseUser's Manual 57
《p》常规设置
《p》常规页面
《p》有关
《p》使用该页面指定常规的系统选项。如果需要，也可以使用此页面底部的按钮来恢复原 INSITE
《p》默认选项。
《p》启动
《p》• 显示启动画面 － 打开 INSITE 时，此选项可显示 INSITE 图。清除复选框隐藏该图。
《p》工具栏
《p》在按钮上移动鼠标时，可以选择按钮大小，也可以选择是否要出现说明文字（工具提示）。
《p》故障代码
《p》• 如果要 ECM 自动刷新故障信息，单击复选框。然后指定应有的刷新间隔。
《p》• 如果不想自动刷新故障信息，清除复选框。
《p》• 如果要 ECM 自动刷新故障信息，单击启用自动刷新复选框。然后在刷新故障信息间隔
《p》数值调节框中指定多长时间应刷新一次。
《p》• 使用显示选项下拉列表来选择工具栏按钮的大小。
《p》• 使用工具提示下拉列表来选择在将鼠标指针移动到一个工具栏按钮上方时是否需要显
《p》示或隐藏说明性文字。
《p》视图栏
《p》• 单击显示特性名复选框，来使特性名连同特性图标显示在视图栏中。
《p》• 清除复选框，只在视图栏中显示图标，而不显示特性名。
《p》标定选择
《p》• 自动检测 － 如果已经选择，在标定列表中自动高亮显示已连接的 ECM 零件号和标定
《p》信息。参见第 97 页了解更多信息。
《p》• 查看网络标定驱动器 － 如果已经选择，显示网络上包含标定的所有计算机。
《p》复位到康明斯的缺省设置
《p》单击此按钮，将本页面上的所有选项复位到它们的 INSITE 默认值。
《p》外观页面
《p》有关
《p》使用此页面查看已配置的 ECM 数据源连接的状态并添加新连接。
《p》使用数字调节框来选择一个要修改的部件，然后单击每个调节框下面的按钮以选择不同的字体
《p》和颜色。注意，颜色选择按钮用于指示当前项目使用的颜色。
《p》在当前选择框中可以预览您所做的全部更改。不过，只有单击确定或应用后，这些更改才会生
《p》效。
《p》INSITE
