【摘要】针对现有自动准同期并网装置与柴油发电机组控制系统分离,采用单独的 控制芯片而导致资源浪费的问题,设计了以发电机组控制系统的主控芯片为核心实现的自动准同期并网模块.该模块节省了硬件资源,通过 实验可以方便的实现安全,可靠的并网.详细叙述了该模块的原理和软硬件设计.
康明斯柴油发电机组全自动并机并网系统
为了提高供电的经济性和可靠性，或者需要增容时，需要采用多台机组并联运行方式。
并机系统主要功能：
a.同步并机准确,无冲击,并机时间短（少于5秒）。
b.根据负载需要待并机组自动并机或解列,使运行更为经济。
c.多台机组并机工作时,负载分配差值小于5%,保证了机组运行的可靠性。
d.配合机组自启动控制箱,在自动模式下实现市电故障时自动起动和投入,自动并机;市电恢复后自动解列和停机。
智能并机并网系统：
1.智能并机系统采用带并机并网功能的控制器CP680-IGNT。IGNT发电机组控制系统为欧洲科迈公司生产，适用于单台、多台后备并网发电机组。这个组合式模块让使用者能升级到最适合的方案，适应不同客户要求。可内置同步器、负载分配器、市电及发电机保护功能，实现发电机组自动或手动起动、并机、与市电并网等功能。

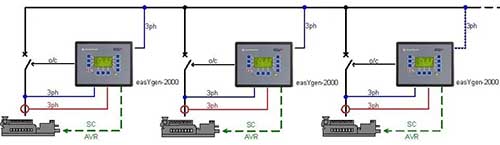

2.WOODWARD easYgen-2000系列控制器是一款操作简单、功能丰富、高可靠性的发电机组并联控制器，可用于16台相同或不同的发电机组孤岛并机运行或单台发电机组与市电并网运行。控制器的自动启停机控制逻辑可根据不同的需要来实现更多的控制要求，同时也可优化多机组的燃油效率。
easYgen-2000系列控制器具有丰富的接口：用于负载共享的CANopen；用于发动机ECU的J1939；用于PLC、HMI和SCADA的RS485。用户可根据不同需求选择型号合适的控制器。
easYgen-2000系列控制器模拟量输入接口可直接使用0-20mA或0-2000Ω类型的传感器，不需要额外增加设备。
easYgen-2000系列控制器模拟量输出可用于发电机组的调速和调压。具有电流型、电压型和PWM信号，可通过控制器软件选择，不需要额外增加转换设备。
easYgen-2000系列控制器可通过CAN接口扩展I/O模块来增加更多的I/O接口，并支持第三方I/O扩展模块。
easYgen-2000系列控制器具有英语、德语、法语、西班牙语、汉语、日语，意大利语、葡萄牙语、土耳其语、俄语、波兰语11种语言可供选择。
easYgen-2000系列控制器具有柴油和燃气发动机不同的启停逻辑，适合多类型的发动机。
easYgen-2000系列控制器事件记录以先进先出原则可记录300个报警和操作事件供客户查看。
康明斯产品性能特点：
结构紧凑的柴油发电机组
皮带传动系统：带有自动张紧机构，使皮带免于保护
连杆：锻造连杆具有最大的结构强度
曲轴：经感应淬火锻造而成的钢制曲轴具有最大的强度和多次重磨能力
缸体：新型高强度设计使缸体的刚度提高32％，具有极高的耐久性
缸套：荣获专利的中止口设计使缸套具有最大的刚度，提高了活塞环的寿命
燃油系统：采用Bosch优质直列柱塞或转子高压油泵和喷油器，具有更高的燃油经济性
涡轮增压器：全部采用Holset增压器，HX40型带整体式废气旁通阀，进一步改善低速反应及动力性
活塞：铝合金活塞镶有两道耐蚀高镍铸铁环槽，提高了活塞和活塞环使用寿命，阳极化处理的活塞顶也有助于提高其耐久性
机油滤清器：组合式全流和旁通弗列加品牌，滤清效果近乎完美，提高了总机耐久性
